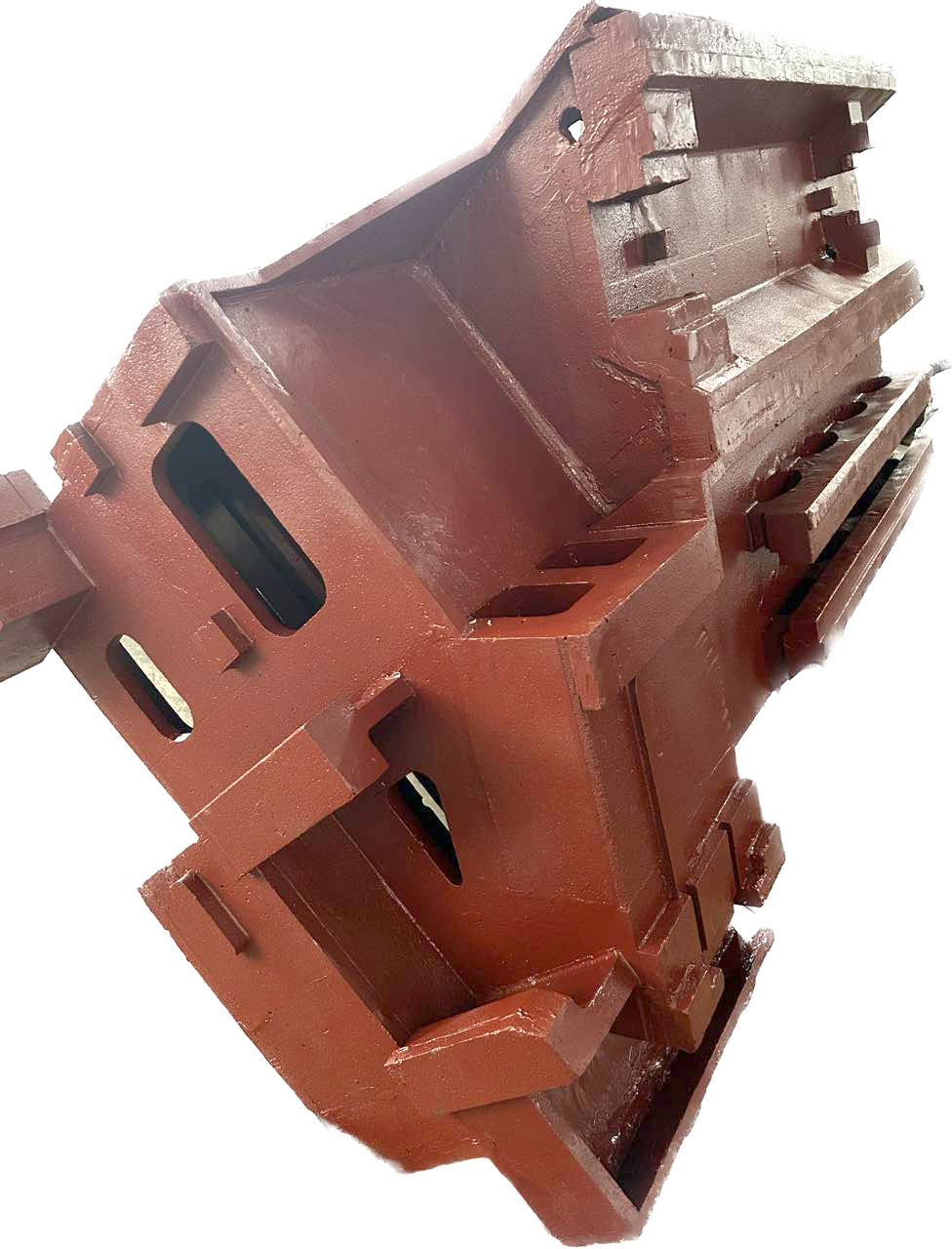

一、 前期工藝設(shè)計(jì)：決定箱體基礎(chǔ)質(zhì)量

1. 材質(zhì)選型原則
   • 普通減速機(jī)、電機(jī)箱體：選灰鑄鐵 HT200/HT250，滿足靜載荷、減震需求，加工性能好。
   • 重載變速箱、泵體箱體（承受沖擊或壓力）：選球墨鑄鐵 QT450-10，抗拉強(qiáng)度≥450MPa，抗變形能力強(qiáng)。
   • 耐腐蝕工況（如化工泵體）：選耐蝕鑄鐵，添加鎳、鉻元素，提升抗酸堿能力。
2. 結(jié)構(gòu)與模具設(shè)計(jì)
   • 分型面選擇：盡量選平面分型，減少合箱錯(cuò)位；復(fù)雜內(nèi)腔采用砂芯組合成型，砂芯需按內(nèi)腔形狀分塊設(shè)計(jì)，方便脫模和排氣。
   • 壁厚優(yōu)化：避免壁厚突變（易產(chǎn)生縮孔、裂紋），厚壁與薄壁過渡處做斜度或圓角過渡（R≥5mm）；箱體壁厚一般控制在 8-25mm，太厚易縮松，太薄易澆不足。
   • 螺栓孔與安裝面設(shè)計(jì)：螺栓孔預(yù)埋金屬芯棒（定位精度 ±0.2mm），芯棒涂脫模劑，澆注后及時(shí)取出；安裝面需加厚（比本體厚 20%-30%），并預(yù)留加工余量（3-5mm），保證平面度。
   • 澆冒口與排氣系統(tǒng)：
     • 采用底注式或階梯式澆注，金屬液從箱體側(cè)面或底部引入，避免直沖砂芯導(dǎo)致沖砂、夾渣；
     • 冒口設(shè)置在箱體厚大部位（如軸承座、法蘭盤），遵循順序凝固原則，補(bǔ)縮距離控制在鑄件壁厚的 3-5 倍；
     • 砂芯和砂型上開設(shè)排氣道（直徑 3-5mm），連通至砂箱外，排出澆注時(shí)產(chǎn)生的氣體，防止氣孔缺陷。
3. 砂芯與砂型材料選擇
   • 砂型：優(yōu)先用樹脂砂造型（冷芯盒樹脂砂），強(qiáng)度高、尺寸精度高，潰散性好，適合復(fù)雜箱體；小批量生產(chǎn)可用水玻璃砂，成本低。
   • 砂芯：復(fù)雜內(nèi)腔砂芯用覆膜砂，烘干后強(qiáng)度高，不易變形；砂芯表面涂刷醇基涂料，烘干后形成光滑保護(hù)膜，防止粘砂。

二、 核心鑄造工序：精細(xì)化操作管控

1. 熔煉工藝：保證鐵水質(zhì)量
   • 配料與溫度：灰鑄鐵熔煉溫度控制在1450-1500℃，球墨鑄鐵1480-1520℃；配料時(shí)嚴(yán)格控制碳硅當(dāng)量（灰鑄鐵 CE=3.8%-4.2%，球鐵 CE=4.0%-4.5%），降低硫（≤0.1%）、磷（≤0.15%）含量，避免熱脆。
   • 球化與孕育處理（球鐵箱體專用）：
     • 球化劑選用鎂合金（加入量 0.8%-1.2%），采用沖入法處理，確保球化率≥90%；
     • 孕育劑選用75 硅鐵，分 2 次孕育（爐前 + 隨流），細(xì)化石墨球，防止白口組織。
   • 鐵水質(zhì)量檢測：用直讀光譜儀實(shí)時(shí)監(jiān)測成分，用三角試片判斷石墨形態(tài)，不合格鐵水嚴(yán)禁澆注。
2. 澆注與凝固控制
   • 澆注參數(shù)：澆注溫度灰鑄鐵1300-1350℃，球墨鑄鐵1350-1400℃；澆注速度均勻，避免斷流，防止冷隔；大型箱體采用分段澆注，確保充型飽滿。
   • 凝固控制：澆注后嚴(yán)禁過早開箱，箱體需在砂型內(nèi)保溫冷卻至 200℃以下，緩慢冷卻可減少殘余應(yīng)力，防止變形開裂；厚大部位可放置外冷鐵，加速冷卻，避免縮松。
3. 后處理工序：消除缺陷，保證精度
   • 開箱與落砂：人工或機(jī)械去除砂型、砂芯，清理表面粘砂；用氧割去除澆冒口，切口打磨平整。
   • 熱處理：
     • 灰鑄鐵箱體：進(jìn)行人工時(shí)效處理（500-600℃保溫 4-8 小時(shí)），消除鑄造殘余應(yīng)力，防止后續(xù)加工變形；
     • 球墨鑄鐵箱體：進(jìn)行退火處理（900-950℃保溫 2 小時(shí)），消除白口組織，改善加工性能。
   • 表面清理與修補(bǔ)：用拋丸機(jī)去除表面氧化皮；表面小缺陷（如針孔、小砂眼）用環(huán)氧樹脂修補(bǔ)，滲漏部位需做浸滲處理（真空浸滲），確保防滲漏。
   • 粗加工：對(duì)安裝面、螺栓孔進(jìn)行粗加工，去除余量，為精加工預(yù)留 1-2mm 加工量。

三、 質(zhì)量控制重點(diǎn)：避免常見缺陷

1. 關(guān)鍵檢測項(xiàng)目
   • 尺寸精度檢測：用三坐標(biāo)測量儀檢測箱體的長寬高、孔徑、孔距、平面度，安裝面平面度誤差≤0.1mm/m，螺栓孔位置度誤差≤±0.3mm。
   • 內(nèi)部質(zhì)量檢測：用超聲波檢測（UT） 排查內(nèi)部縮孔、縮松；承壓箱體（如泵體）需做水壓試驗(yàn)（壓力為工作壓力的 1.5 倍，保壓 30 分鐘無滲漏）。
   • 外觀檢測：目視檢查表面無裂紋、砂眼、夾渣，缺陷尺寸超過標(biāo)準(zhǔn)（如砂眼直徑＞3mm）需報(bào)廢或修補(bǔ)。
   • 力學(xué)性能檢測：從箱體本體取樣，檢測抗拉強(qiáng)度、硬度（灰鑄鐵 HB180-220，球鐵 HB160-200）。
2. 常見缺陷及解決對(duì)策

   常見缺陷	產(chǎn)生原因	解決對(duì)策
   氣孔	砂芯發(fā)氣量過大、排氣不暢、鐵水含氣多	砂芯徹底烘干（溫度 120-180℃）、增設(shè)排氣道、鐵水靜置 10 分鐘再澆注
   縮孔 / 縮松	壁厚不均、澆冒口補(bǔ)縮不足	優(yōu)化壁厚設(shè)計(jì)、加大冒口尺寸、設(shè)置外冷鐵
   滲漏	內(nèi)部縮松、砂眼連通	采用真空浸滲處理、嚴(yán)控熔煉工藝減少夾渣
   變形	殘余應(yīng)力大、開箱過早	延長保溫冷卻時(shí)間、進(jìn)行人工時(shí)效處理、加工時(shí)采用工裝夾具

四、 生產(chǎn)難點(diǎn)及解決方案

1. 復(fù)雜內(nèi)腔成型難
   采用分塊砂芯 + 粘結(jié)劑組合，砂芯之間涂密封膠，防止?jié)沧r(shí)鐵水滲入；砂芯烘干后需做強(qiáng)度檢測，避免澆注時(shí)潰散。
2. 螺栓孔位置精度低
   采用定位工裝固定芯棒，合箱時(shí)用激光定位儀校準(zhǔn)芯棒位置；鑄造后用數(shù)控鏜床精加工螺栓孔，確保位置度。
3. 防滲漏要求高
   對(duì)承壓箱體，除了嚴(yán)控鑄造缺陷，還需增加真空浸滲工序，填補(bǔ)微小孔隙，確保 100% 防滲漏。
4. 無錫市鑄造廠擁有68年鑄造加工經(jīng)驗(yàn)，歡迎來電咨詢！
